椿本准双曲面减速机 HMTK

准双曲面齿轮减速头 HMTK

通用减速头的伺服型 ，更经济和交货期更短。

准双曲面齿轮减速头 HMTK是直交轴的高效率型。

·        输出轴: 空心轴·实心轴

·        对应伺服电机: 0.1～2kW

·        减速比: 1/5～1/200

数据浏览/下载

※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。

1． 特点

经济

通用减速头用于伺服方面时，经济且可缩短交货期。

高效率

同蜗轮相比：滑动更小、效率更高。同一输出时,耗电量更小。

紧凑、节省空间

降低高度尺寸的紧凑本体，可自主安装、设置设备。

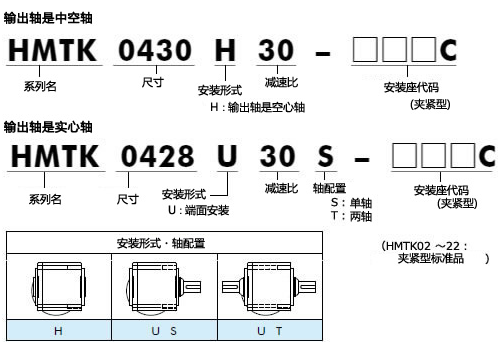

2． 型号表示举例

〔安装形式〕

H: 输出轴是空心轴

US: 端面安装型 输出轴单轴

UT: 端面安装型 输出轴双轴

L: 关于底脚安装，请向本公司咨询。

〔输出轴旋转方向〕

当面向输入轴时右转，通孔的端面可见。

2段形: 左转

3段形: 右转

4． 电机对应表 ：关于各伺服电机型号和安装座代码的匹配，请参照此处。
