DISCO无级变速机

DISCO无级变速机

行星齿摩擦方式的机械式无级变速机。

·        肃静运行、旋转偏差小、高性能

·        定扭矩型(DK)，定马力型(DB)，超宽变速比型(DZ)，3系列的宽泛变化范围

·        丰富地控制装置

·        在启动·停止频繁或有冲击的情况下，仍具有长寿命

资料下载

※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。

1．特点

背隙少，抗冲击性强

因为采用通过弹簧压力进行扭矩传递的定压方式，所以背隙小且抗冲击力强的结构坚固。即使启动·停止·正反转频繁也可安心使用。

稳定的速度

因为是超精密加工的零件，即使在全变速范围内长时间或变化负载下，其旋转偏差极小、静音且几无振动。

高效率·长寿命

通过几颗行星齿来分散扭力的结构和合成润滑油的使用，同时实现高扭矩·低面压·宽范围变速下的长寿命。

同等级中尺寸最小

无空间浪费的独特结构，零件数很少，在小型和轻型的同等级产品中尺寸最小。

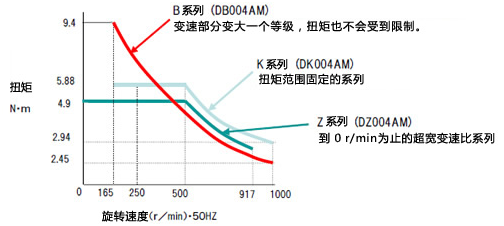

2．K，Z，B 各系列通过用途进行区分

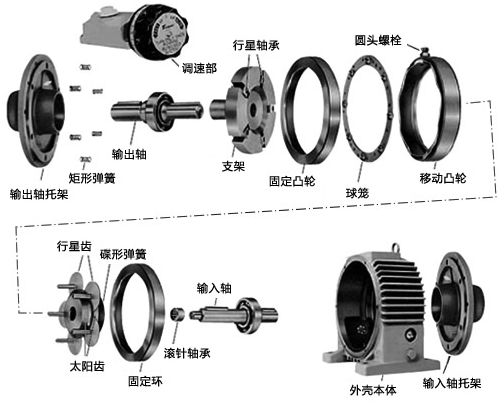

3．构造

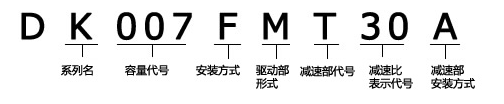

4．型号表示举例

(1) 系列名

K: K系列(定转矩型)

Z: Z系列(超宽变速比型)

B: B系列(定马力型)

(2) 容量代号

007: 0.75kW

037: 3.7kW

(3) DISCO 安装方式

A: 底脚安装

F: 法兰安装(含带安装底脚的减速机）

(4) 驱动部形式

M： 4极电机直连形

无记号: 双轴型

(5) 减速部代号

R: R形减速机(1段减速)

T: T形减速机(2～3段减速)

WEJ, WE: 一段蜗轮齿减速机

(6) 減速比表示記号

30: 1/30

100: 1/100

(7) 减速比表示代号

A: 底脚安装

F: 法兰安装

VD: 垂直法兰安装

VDC: 垂直法兰安装带冷却风扇

无代号: (通过变速机的底脚安装)

5．标准机型 (K系列)
