MD 齿轮箱
高性能、高效率的通用型、直交轴螺旋伞齿齿轮箱。
· 小容量到大容量的丰富品种
· 平滑运转，低噪音运行
· 安装方便
数据浏览/下载
※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。
1． 特点
种类丰富
从丰富的标准机型中选择最适合的产品。以各种特殊规格来对应市场需求。
高品质
因采用AGMA规格的高精度螺旋伞齿齿轮，实现高效率和高传动能力。
快速交货
备有丰富的标准机型和准标准机型。

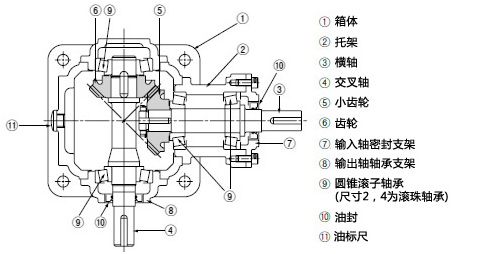

2． 构造
※尺寸2,4，无油标尺。

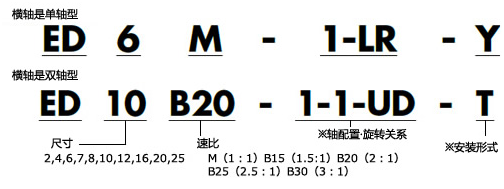

3． 型号表示举例
4． 标准机型
机型 | ED2M、ED4M(B)～25M(B)(10尺寸) |
安装方式 | Y、T、K1、K2、K3、K4 |
速比 | 1/1(M)、1/1.5〜1/3(B) |
输入功率 | 0.014～335kW |
ARA齿轮箱
小型、超轻型的MD齿轮箱。
· 使用高性能螺旋伞齿，可静肃・高传动运转。
· 轴的材质采用耐腐蚀性优秀的不锈钢。
· 全方向可安装的通用安装型。
数据浏览/下载
※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。
1． 特点
小型、轻巧、美观
箱体采用铝压铸件(ADC)。
高耐腐蚀性
轴用材质采用耐腐蚀性优秀的不锈钢(SUS304)。
通用安装
可全方向安装，安装方便。
高效率·高传动能力·低噪音·低振动
因采用高精度螺旋伞齿，可获取更多的高性能。
2． 型号表示举例
※轴配置和旋转关系
| LR类型 | SN类型 | SF类型 |
带孔螺塞在里面 A |
|
|
|
带孔螺塞在表面 B |
|
|
|
· 输入轴分为横轴和交叉轴两种方式
还有，输入轴的旋转方向可分为左转、右转两方向。
· 速比2:1 时，当从横轴到交叉轴进行传动时为减速，从交叉轴输入时为增速。
· A与B是相同产品。
3．标准机型
机型 | ARA3～6（3尺寸） |
类型 | LR、SN、SF |
速比 | 1/1、1/2 |
输入功率 | 0.005〜3.15kW |
