椿本伺服减速机---直线型[S]

PAT-B 直线型[S]

采用双列角接触滚珠轴承，同心轴型的高精度伺服用减速机。

·        对应伺服电机:0.05～22kW

·        7种尺寸，15减速比 来区分商品

·        减速比: 1/3～1/100

·        背隙: 3～7分

数据浏览/下载

1．特点※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。

环境适应力

箱体本体和输出轴均采用不锈钢材质，具有更高的防锈性和防腐蚀性。

低噪音运转

通过高精度螺旋行星齿轮的啮合可使传动效率更高，并通过均等的平衡保持以实现肃静运行。

高效率、紧凑

螺旋行星齿轮结构可实现高效率，箱体内采用直接加工内齿轮的紧凑设计。

低背隙

在高水平的齿轮加工技术下，实现低背隙。

安装代码

配有标准化法兰对应各公司伺服电机。

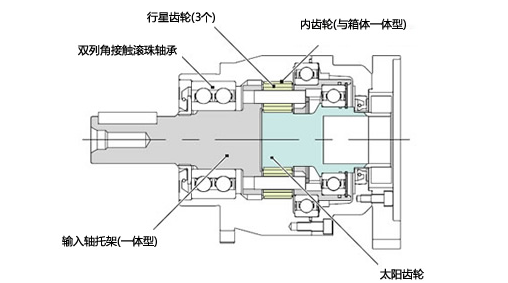

2．构造·工作原理

行星型

内齿轮固定，太阳齿轮为驱动轴，行星齿轮为从动轴，驱动轴和从动轴旋转方向相同并进行减速。

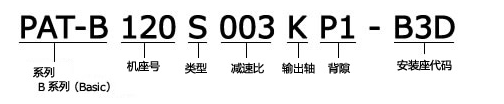

3．型号表示举例

(1) 机座号

120, 160(16A), 220(22A), 320,400, 550, 750

(2) 类型

S： 直线型

(3) 减速比

1段： 3, 4, 5, 7,9, 10

2段： 15, 20, 25,30, 35, 40, 50, 70, 100

(4) 输出轴

K： 带键(标准), S： 无键

(5) 背隙

P1(精密)： [1段] 3分以内, [2段] 5分以内

P2(标准)： [1段] 5分以内, [2段] 7分以内

(6) 安装座代码 ：适用电机厂商 ，型号(例： E4H、G5L、K3Y)

※机座号16A，22A为2段减速机专用。特性、尺寸等请向本公司咨询。

4．电机对应表

关于各伺服电机型号和安装座代码的匹配，请参照此处。
