斜齿强力减速机

HDR系列-直交轴型   HDR系列-平行轴型           HDM系列          轴上减速机SMR系列

斜齿强力驱动

HDR系列：直交轴型

直交轴齿轮箱中的输入轴含有水平和垂直的两种形式。

有010～090共10个尺寸，减速比1/12～1/350。
［直交轴型∶轴规格A·B］

数据浏览/下载

1． 特点※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。

强力驱动

同本公司的旧产品相比，传动能力提高30%。紧凑化达到行业等级中的No.1。

丰富的可选项和种类

直交轴、平行轴&带电机的标准品，并备有丰富的可选项。

可靠性高

除了使用高刚性箱体外，（输出轴处）还使用双层油封以提高产品的可靠性。

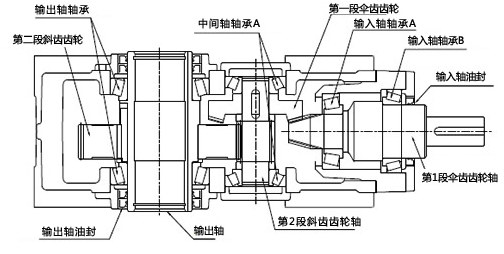

2． 构造（HDR系列 直交轴 2段减速）

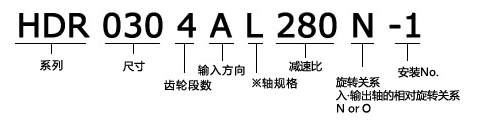

3． 型号表示举例

(1) 尺寸

000, 010, 020, 030, 040,
050, 060, 070, 080, 090

(2) 齿轮段数

2段, 3段, 4段

(3) 输入方向

A, B

(4) 轴规格

中空轴: H

中空轴: L, R（单轴）/ T（双轴）

中空 动力锁: KL, KR

HDR系列：平行轴型

平行轴的齿轮箱型中，有010～090 共9个尺寸，减速比1/12～1/95。

［平行轴型∶轴规格C·D］

数据浏览/下载

※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。

1． 特点

强力驱动

同本公司的旧产品相比，传动能力提高30%。紧凑化达到行业等级中的No.1。

丰富的可选项和种类

直交轴、平行轴&带电机的标准品，并备有丰富的可选项。

可靠性高

除了使用高刚性箱体外，（输出轴处）还使用双层油封以提高产品的可靠性。

2． 构造（HDR系列 平行轴 2段减速）

3． 型号表示举例

(1) 尺寸

000, 010, 020, 030, 040,
050, 060, 070, 080, 090

(2) 齿轮段数

2段, 3段

(3) 输入方向

C, D

(4) ※轴规格

中空轴: H

实心轴: L, R (单轴) / T (双轴)

中空 动力锁: KL, KR

(5) 减速比

12, 15, 18, 22, 27, 33, 41,
50, 60, 75, 95

(6) 装备No.

No.1～No.4

HDM系列

带电机的齿轮箱，标准法兰电机的功率达到37kw。

尺寸从000～090，减速比从1/12～1/350。

［直交轴型∶轴规格A·B］

数据浏览/下载

1．特点※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。

强力驱动

同本公司的旧产品相比，传动能力提高30%。紧凑化达到行业等级中的No.1。

丰富的可选项和种类

直交轴、平行轴&带电机的标准品，并备有丰富的可选项。

可靠性高

除了使用高刚性箱体外，（输出轴处）还使用双层油封以提高产品的可靠性。

2．构造(HDM系列2段减速)

3．型号表示举例

(2) 尺寸

000, 010, 020, 030, 040,
050, 060, 070, 080, 090

(2) 齿轮段数

2段, 3段, 4段

(3) 输入方向

A, B

(4) ※轴规格

中空轴: H

实心轴: L, R(单轴)/ T(双轴)

中空 动力锁: KL, KR

(5) 减速比

12, 15, 18, 22, 27, 33,
41, 50, 60, 75, 95, 120,
150, 180, 230, 280, 350

(6) 电机 kW

022: 2.2kW～370: 37kW

(7) 带电机

S: 无刹车,安装电机后出货

SB: 带刹车,安装电机后出货

SX: 客供电机安装出货

Y: 电机在顾客处安装

斜齿轴上减速机

SMR系列

可直接安装在从动轴上且输出轴为空心轴的斜齿减速机。

·        无需减速机的安装空间

·        无需定心、安装方向自由、安装方便

·        直线轴·锥形套型作为标准品

数据浏览/下载

※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。

1． 特点・构造

节省空间

因结构紧凑，只需要很小的安装空间。无需安装底座，可对从动轴的安装方向和位置自由进行选择。

节能

由于使用高传动能力的斜齿轮，实现了更高效率传动。而且，无需和从动轴相连接用的联轴器等联结件，可有效降低驱动部周边的制造成本。

节省时间

因减速机的输出轴可直接安装在从动轴上（在无定心的情况下），可大幅降低安装工时。安装作业最终用联杆进行固定。

3． 型号表示举例

4． 减速比一览表

※SM107～315的B型: 只含有1/12, 1/15,1/20, 1/25。
