1,BS&BS-HS系列 2,MG-R系列 3, BB系列 4, BR&BR-P系列
5, MA系列
1, BS&BS-HS系列
专用于防止输送机逆转的离合器。
追加了大幅度提高(低速用)最高空转转速及容许转矩的BS-HS系列。
[标准机型]
容量(扭矩范围)
N·m (kgf·m) |
294｛30｝～686000｛70000｝ |
数据浏览/下载
| BS凸轮离合器 |
| (中文PDF) |
|
| PDF点击下载
|
·BS系列都是凸轮或滚子构造。 1． 特 長
·完善的防尘方案，隔离粉尘。
·由于开发及使用了特制凸轮，使产品具有更高的可靠性。
·BS30～BS135产品已封入润滑脂的类型，无需再加润滑脂。
·安装在输送机及泵等的最终转轴上的低速空转型产品。
·BS-HS系列是在保持BS系列的优点的前提下，大幅提高最高空转转速及容许扭矩的高速型产品。
2． BS系列 构造
3． BS-HS系列 构造
BS425HS，BS450HS为双排凸轮结构。

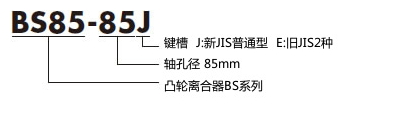

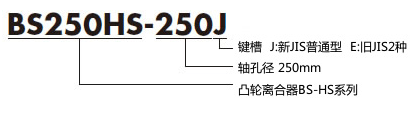

4． 型号表示举例
BS系列
BS-HS系列
2, MG-R系列
专用于防止输送机逆转的离合器。(中速用)
[标准机型]
容量(扭矩范围)
N·m (kgf·m) |
314｛32｝～176000｛18000｝ |
※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。
1．特点
· MG系列凸轮离合器中安装有油槽其保养方便。
· 用于中速空转的场合下，可安装在减速机的中间轴上。

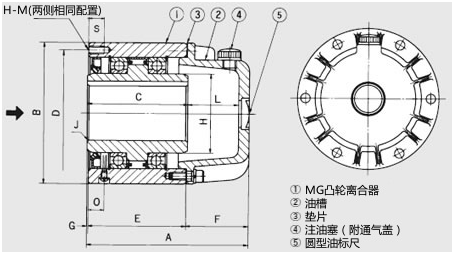

2．构造
订购时，从箭头方向分辨内环的啮合方向。
※右啮合(RH)，左啮合(LH)
3．型号表示举例
3, BB系列
可进行高精度传送的分度型产品。
[标准机型]
容量(扭矩范围)
N·m (kgf·m) |
29｛3.0｝～260｛26.5｝ |
※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。
1． 特点
紧凑设计
在小的空间里兼有单向离合器和轴承的的功能，有效利用空间。
安装方便
对于轴或壳体上安装，准备有压入和键两种锁紧方式。
提升扭矩容量
内外环间排列大量的凸轮，与贝壳形滚子离合器相比,能传递更大扭矩。
所有商品在库,可立即交货。
考虑到使用环境，还有附带油封类的产品。
2． 构造-BB类型
凸轮离合器内藏有6200型滚珠轴承。内外环通过压入传递转矩。
3． 构造-BB系列 1K-K类型(内环附带键槽型)
BB类型的内环附带键槽的类型。外环采用压入方式进行扭矩传递。附带键。
4． 构造-BB系列 2K-K类型（内·外环带键槽型）
BB型产品的内外环附带键槽。附带键。
5． 构造-BB系列 2GD型（两侧附带橡胶制接触密封）
BB型产品的两侧附带橡胶密封型。采用内外环压入方式传递扭矩。宽度尺寸比BB类型大5mm。
6． 构造-BB系列 2GD1K-K类型（两侧橡胶接触密封，内环带键槽）
BB-2GD类型的内环附带键槽的类型。采用外环压入方式传递扭矩。附带键。
7． 型号表示举例
4, BR&BR-P系列
高速旋转时凸轮与内·外环接触,本体期待实现长寿命，高速空转用凸轮离合器。
[标准机型]
容量(扭矩范围)
N·m (kgf·m) |
306｛31｝～62034｛6330｝ |
※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。
1． 特点
· 高速旋转、低速啮合及止逆用类型。
· BR型产品可直接安装在电机轴上。
· 对BR-P型产品备有轴承，可直接使用。
2． 构造 BR (开放型)
订购时，从箭头方向分辨，决定内环的啮合方向。※右啮合(RH)，左啮合(LH)
3． 构造 BR-P (包装类型)
4． 型号表示举例
5, MA系列
采用优秀的抗冲击负载凸轮
[标准机型]
容量(扭矩范围)
N·m (kgf·m) |
176｛18｝～510｛52｝ |
1． 特点
· 采用优秀的抗冲击负载凸轮，可有效承受冲击性负载。
· 主要为防止投球机和网球机的力臂震动，特别开发的系列品。
· 无需润滑保养。
· 所有商品在库,可立即交货。
2． 构造
3． 型号表示举例
