· 凸轮离合器
产品种类：
分度功能：
1 MI系列 2 MI-S系列 3 MX系列 4 BB系列
TSUBAKI椿本生产该行业中最完整、最通用和最高标准的单向离合器。椿本机械式单向离合器简而言之：椿本凸轮离合器。配列复数凸轮，机械式无背隙的单向离合器（单向离合器） 。凸轮离合器是通过凸轮的楔入而锁住内外圈、在一个旋转方向上传递扭矩，并在相反方向上做超越运动的精密装置。这些装置通常根据不同的场合被称作单向离合器、逆止器、空程离合器、楔块离合器、超越离合器或单向轴承。该产品被世界许多工厂广泛应用于农机、纺织、印刷、矿业、传输、机床、港机等多种行业。
一、椿本凸轮离合器特点：
1、在专用高精设备加工下的高精度 。
2、全套凸轮：全套凸轮提供了每个给定直径上的最大负载传递。就尺寸而言，其结果是比其它离合器具有更大的扭矩传动能力。
3、凸轮的设计：采用合金钢制成的精密成型凸轮，根据用途施给独特的热处理工艺，使凸轮具有出色的耐久性、更长的耐磨损和耐疲劳寿命。
4、高质量的零件：离合器内外圈是由具有高表面硬度和内部韧性的高质量合金钢制成，施给独特的热处理工艺。该圈经过精磨，具有极好的同心度和表面光洁度，使凸轮能够精确地旋转，安全运行且可靠性高。
二、椿本凸轮离合器操作模式：
TSUBAKI椿本凸轮离合器是在一个旋转方向上锁止，以传递扭矩，而在相反旋转方向上做空转运动的精密装置。所有系列的离合器都利用了相同的工作原理。由于离合器的应用包含着多种负载和速度特性，因此，TSUBAKI凸轮离合器被制造成各种性能和功用的产品，这些设计为以下三种基本操作模式提供了最佳的功能特性
1，超越离合功能
使用方法：通过凸轮离合器的内外环啮合来传递扭矩、因为内外环的转速差和旋转方向的不同，可对持续性空转进行反复操作。与自行车的空转轮的运动相同。
2，分度功能
旋转间隔传送
对外环周期性运动，以间隔性旋转运动变化通过内轮（轴）来传递。
使用方法：高频度的啮合和反复空转。
3，止逆功能
防止逆转 ，在止逆应用中，离合器用来防止机械设备损坏和其它贵重设备的驱动轴的反向运动，以及防止运动中的机器发生反转。典型的机器有：输送机和斗式提升机。
使用方法： 在机器运行时，凸轮离合器持续空转，突发性逆转进实现啮合。
【标准机型】
容量 Nm{kgm} |
5.88｛0.6｝～980000｛10000｝ |
三、产品种类：
2，分度功能
1. MI系列
用途最宽泛的使用类型。
[标准机型]
容量(扭矩范围) N·m (kgf·m) |
314｛32｝～176000｛18000｝ |
产品型号一览
※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。
1． 特点
· 主要用途:分度
· 能进行高精度的分度传送型。
· 最适于中低速分度传送且传送距离较短的场合。
· 在连续啮合运转的情况下，也可使用在有负载变化的环境中（超越功能）。

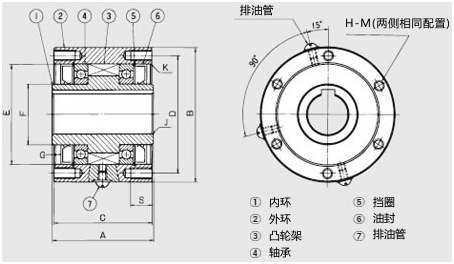

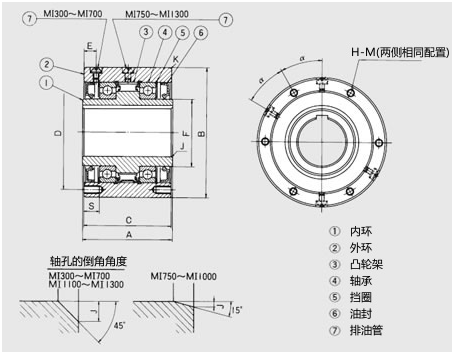

2． 构造
3． 型号表示举例
2. MI-S系列
优秀的耐磨性，分度用凸轮离合器。
[标准机型]
容量(扭矩范围) N·m (kgf·m) |
43.1｛4.4｝～196｛20｝ |
产品型号一览
1． 特点
· 使用经过特殊表面硬化处理的凸轮，具有更优秀的耐磨性。
· 针对制袋机和绕线机的材料输送，特别开发的系列产品。
· 适用低速分度且传送长度较大的场合。
· 所有商品为在库品,可立即交货。
2． 构造

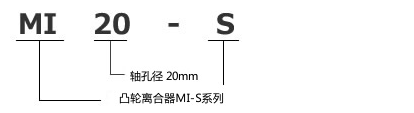

3． 型号表示举例
3. MX系列
高速分度时，能实现高传送精度。
[标准机型]
容量(扭矩范围) N·m (kgf·m) |
78.4｛8｝～784｛80｝ |
产品型号一览
※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。
1． 特点
· 高速分度时，具有优秀的应答性并可实现高精度的传送。
· 高速分度时最适于在传送长度较短的场合下使用。
· 所有商品在库,可立即交货。
2． 构造
3． 型号表示举例
4. BB系列
可进行高精度传送的分度型产品。
[标准机型]
容量(扭矩范围)
N·m (kgf·m) |
29｛3.0｝～260｛26.5｝ |
※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。
1． 特点
紧凑设计
在小的空间里兼有单向离合器和轴承的的功能，有效利用空间。
安装方便
对于轴或壳体上安装，准备有压入和键两种锁紧方式。
提升扭矩容量
内外环间排列大量的凸轮，与贝壳形滚子离合器相比,能传递更大扭矩。
所有商品在库,可立即交货。
考虑到使用环境，还有附带油封类的产品。
2． 构造-BB类型
凸轮离合器内藏有6200型滚珠轴承。内外环通过压入传递转矩。
3． 构造-BB系列 1K-K类型(内环附带键槽型)
BB类型的内环附带键槽的类型。外环采用压入方式进行扭矩传递。附带键。
4． 构造-BB系列 2K-K类型（内·外环带键槽型）
BB型产品的内外环附带键槽。附带键。
5． 构造-BB系列 2GD型（两侧附带橡胶制接触密封）
BB型产品的两侧附带橡胶密封型。采用内外环压入方式传递扭矩。宽度尺寸比BB类型大5mm。
6． 构造-BB系列 2GD1K-K类型（两侧橡胶接触密封，内环带键槽）
BB-2GD类型的内环附带键槽的类型。采用外环压入方式传递扭矩。附带键。
7． 型号表示举例
