椿本单向离合器-超越离合功能1（1.1--1.4）

·        凸轮离合器

产品种类：

1、超越离合功能1：（1.1-1.4）

   1.1 MZ系列     1.2 MZ-G系列      1.3 MG系列         1.4 PB系列

TSUBAKI椿本生产该行业中最完整、最通用和最高标准的单向离合器。椿本机械式单向离合器简而言之：椿本凸轮离合器。配列复数凸轮，机械式无背隙的单向离合器（单向离合器） 。凸轮离合器是通过凸轮的楔入而锁住内外圈、在一个旋转方向上传递扭矩，并在相反方向上做超越运动的精密装置。这些装置通常根据不同的场合被称作单向离合器、逆止器、空程离合器、楔块离合器、超越离合器或单向轴承。该产品被世界许多工厂广泛应用于农机、纺织、印刷、矿业、传输、机床、港机等多种行业。

一、椿本凸轮离合器特点：

1、在专用高精设备加工下的高精度 。

2、全套凸轮：全套凸轮提供了每个给定直径上的最大负载传递。就尺寸而言，其结果是比其它离合器具有更大的扭矩传动能力。

3、凸轮的设计：采用合金钢制成的精密成型凸轮，根据用途施给独特的热处理工艺，使凸轮具有出色的耐久性、更长的耐磨损和耐疲劳寿命。

4、高质量的零件：离合器内外圈是由具有高表面硬度和内部韧性的高质量合金钢制成，施给独特的热处理工艺。该圈经过精磨，具有极好的同心度和表面光洁度，使凸轮能够精确地旋转，安全运行且可靠性高。

二、椿本凸轮离合器操作模式：

TSUBAKI椿本凸轮离合器是在一个旋转方向上锁止，以传递扭矩，而在相反旋转方向上做空转运动的精密装置。所有系列的离合器都利用了相同的工作原理。由于离合器的应用包含着多种负载和速度特性，因此，TSUBAKI凸轮离合器被制造成各种性能和功用的产品，这些设计为以下三种基本操作模式提供了最佳的功能特性

1，超越

使用方法：通过凸轮离合器的内外环啮合来传递扭矩、因为内外环的转速差和旋转方向的不同，可对持续性空转进行反复操作。与自行车的空转轮的运动相同。

2，分度

旋转间隔传送
对外环周期性运动，以间隔性旋转运动变化通过内轮（轴）来传递。
使用方法：高频度的啮合和反复空转。

3，止逆

防止逆转 ，在止逆应用中，离合器用来防止机械设备损坏和其它贵重设备的驱动轴的反向运动，以及防止运动中的机器发生反转。典型的机器有：输送机和斗式提升机。
使用方法： 在机器运行时，凸轮离合器持续空转，突发性逆转进实现啮合。

【标准机型】

三、产品种类：

1、超越离合功能1（1.1-1.4）

1.1MZ系列

用途最宽泛的使用类型。

1. 特点

·        从低速到高速，用途广泛。

·        所有商品在库,可立即交货。

·        链轮安装在外环外圈时要进行嵌缝加工

·        已封入润滑脂。

·        无需润滑保养。

·        可作为分度及止逆功能进行使用。

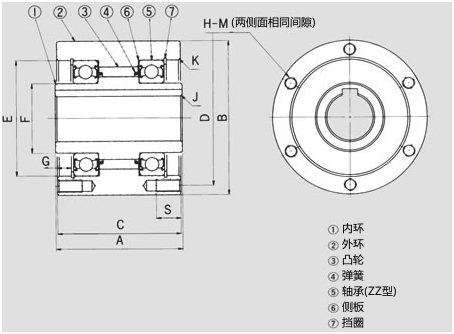

2． 构造

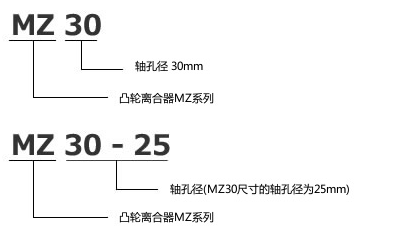

3． 型号表示举例

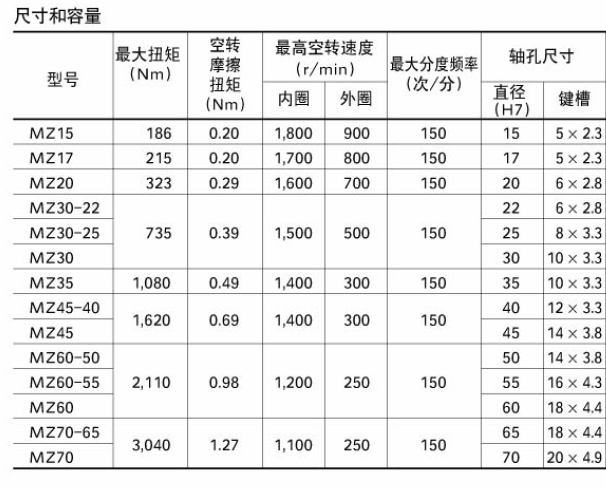

[标准机型]

※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。

1.2MZ-G系列

MZ系列的外环外圈研磨规格

1． 特点

·        MZ系列的外环外圈研磨规格。链轮安装在外环外圈时要进行嵌缝加工。

·        从低速到高速，用途广泛。

·        所有商品在库,可立即交货。

·        已封入润滑脂。

·        无需润滑保养。

·        可作为分度及止逆功能进行使用。

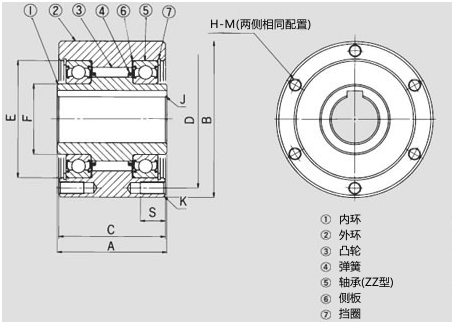

2． 构造

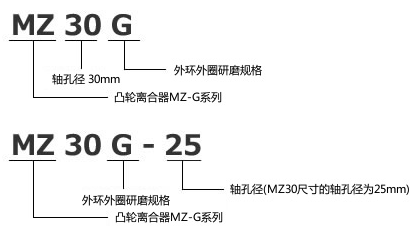

3． 型号表示举例

[标准机型]

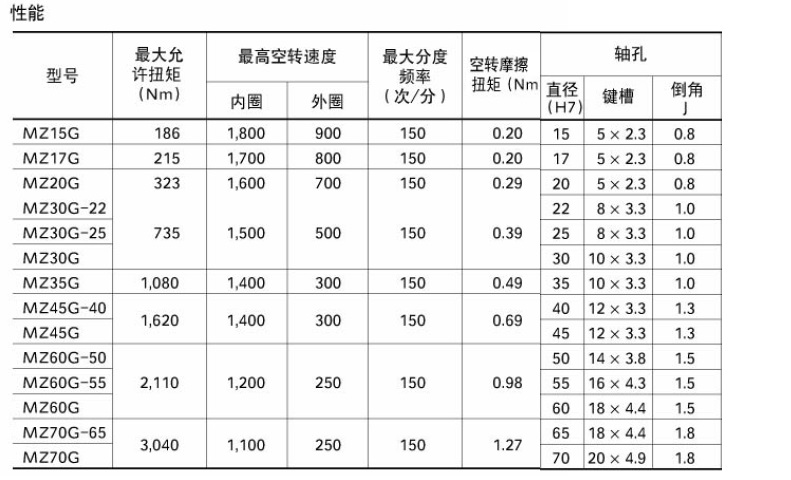

产品型号一览

※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。

1.3 MG系列

紧凑型且具有高扭矩传递能力。

1． 特点

·        设计紧凑且具有高扭矩传递能力，适合中·低速超的超越运转。

·        优于空转时的耐摩耗性。

2． 构造

3． 型号表示举例

[标准机型]

产品型号一览

※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。

1.4 PB系列

用途最宽泛的使用类型。

1． 特点

·        可用键与外环外径小的齿轮、链轮齿、同步带轮等固定。

·        适于低速到中速。

·        使用含油金属轴承。

·        所有商品在库,因立即交货。

2． 构造

定购时，从箭头方向来判断内轮的啮合旋转方向。
※右啮合(RH)，左啮合(LH)

3． 型号表示举例

[标准机型]

产品型号一览

※株式会社椿艾默生更名为TSUBAKIE&M CO.。旧公司名称表示将随时进行变更，请谅解。
