特殊链条
1.滚销齿轮用带附件链条
代替齿条&齿轮，使用带附件链条与专用链轮的滚销齿轮传动的链条。
使用螺栓将链条的附件缠绕在滚筒内外周，或者安装于直线上使用。 详细・品种
· ※请使用热处理螺栓进行安装。
· ※需要专用链轮。
1．关于链式销齿
为了直线运动或大半径的旋转运动，通过驱动源（电机等）到减速机，链条、齿轮的驱动采用。使用滚子链需要大空间，齿轮需要精密地加工，面对高成本。此时，滚销齿轮是最佳选择。
代替齿轮传动，带附件链条安装在滚筒的外周为轮子，采用对齿轮的销齿实施了特殊加工的链轮。直线运动时，代替齿条，带附件链条安装在直线代用。
■比较齿轮齿条方式
方式 | 安装自由度 | 精度 | 成本 | 耐久性 |
滚销齿轮 | ◎ | △ | ○ | ○ |
齿条 | × | ○ | △ | △ |

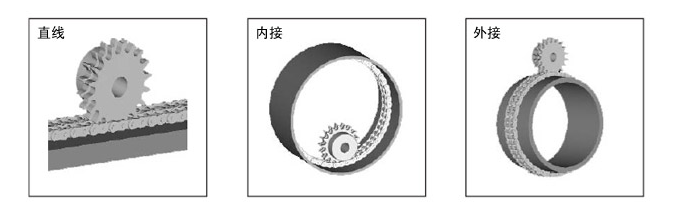

■滚销齿轮驱动方式
滚销齿轮驱动具有直线、内接和外接的3种方式
2．链式滚销齿轮用链轮
滚销齿轮用链轮，因为传动区别于普通的包装带传动的链条咬合，需要特殊齿型。为了按照需要设计最合适的齿型，设计初期请向敝公司咨询。
3．型号表示例
· ①链条型号
· ②附件安装间距
· ③附件种类
4．尺寸・规格
※点击就表示产品详细信息
2.板式链条
仅由链板和销子构成的链条，称为平衡链。
具有轻负载用AL形和重负载用BL形两种类型，尺寸、链板的组合方法有所不同。
※必需要专用夹具零件和滑轮。详细・品种

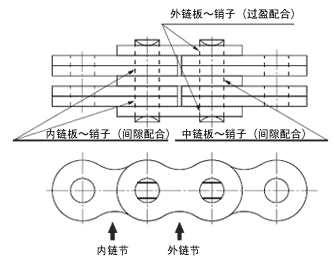

构造
板式链条仅由构成链板和销子。链板被销子连接起来，承受链板受到的张力。外链板和销子为过盈配合，销子为铆接。
内链板、中链板和销子为滑动配合。通过链板，销子受到剪力，同时链条弯曲时内链板的孔子内面滑动。
※过盈配合
孔与轴装配时，孔的公差带在轴的公差带之下。(孔的尺寸减去相配合的轴的尺寸所得的代数差，此差为负时是过盈。 )
※间隙配合
孔与轴装配时，有间隙（包括最小间隙等于零）的配合.此时，孔的公差带在轴的公差带之上。
末端
末端件的种类 |

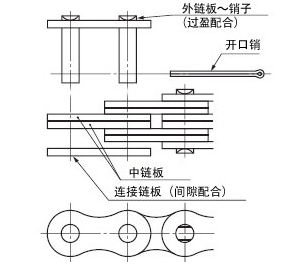

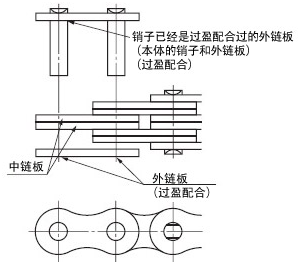

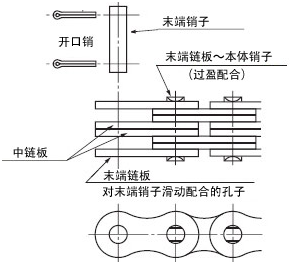

1.连接链节 | 2.末端链节 |
|
|

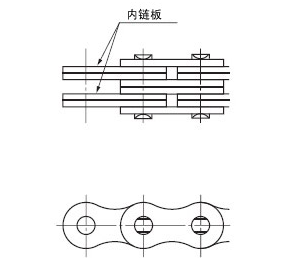

3.外链节 | 4.内链节 |
|
|
末端固定夹具、末端销子和滑轮
板式链条末端的种类具有连接链节、末端链节、外链节、内链节，一共四种，所以请选择一种。按照下述内容，此末端连接的夹具、末端销子和滑轮制造。而且关于末端固定夹具和末端销子，如果客户需要，敝公司可制造。
产品种类
产品名・特点 |
| AL形 主要用途为轻负载用。关于链板的外形和板厚尺寸，和同一节距的标准RS滚子链的外链板相同。而且关于销子外径，和同一节距的标准RS滚子链几乎相同。
| 详细 |
| BL形 主要用途为重负载用。关于链板幅度尺寸，和同一节距标准RS滚子链相同。但是关于板厚，和节距提高1个尺寸的标准RS滚子链相同。而且关于销子外径，和节距提高1个尺寸的标准RS滚子链几乎相同。 | 详细 |
3.侧弯链条
销子和套筒采用独立结构，链板间留有较大空隙，可以横向大幅弯曲的链条。
使用RS型链轮，可轻易实现曲线传动。适用于侧弯辊筒输送机的驱动、曲线输送机。
※在曲线部需要导向。 详细・品种
